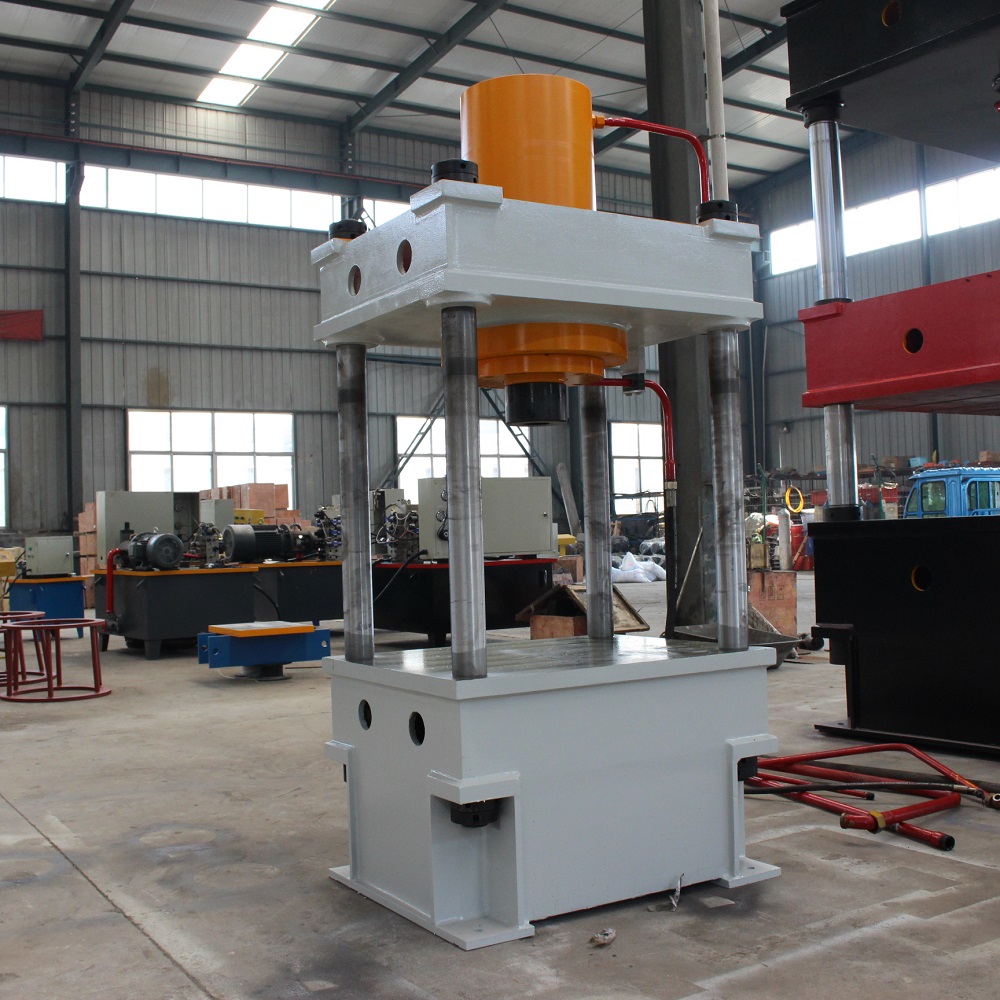

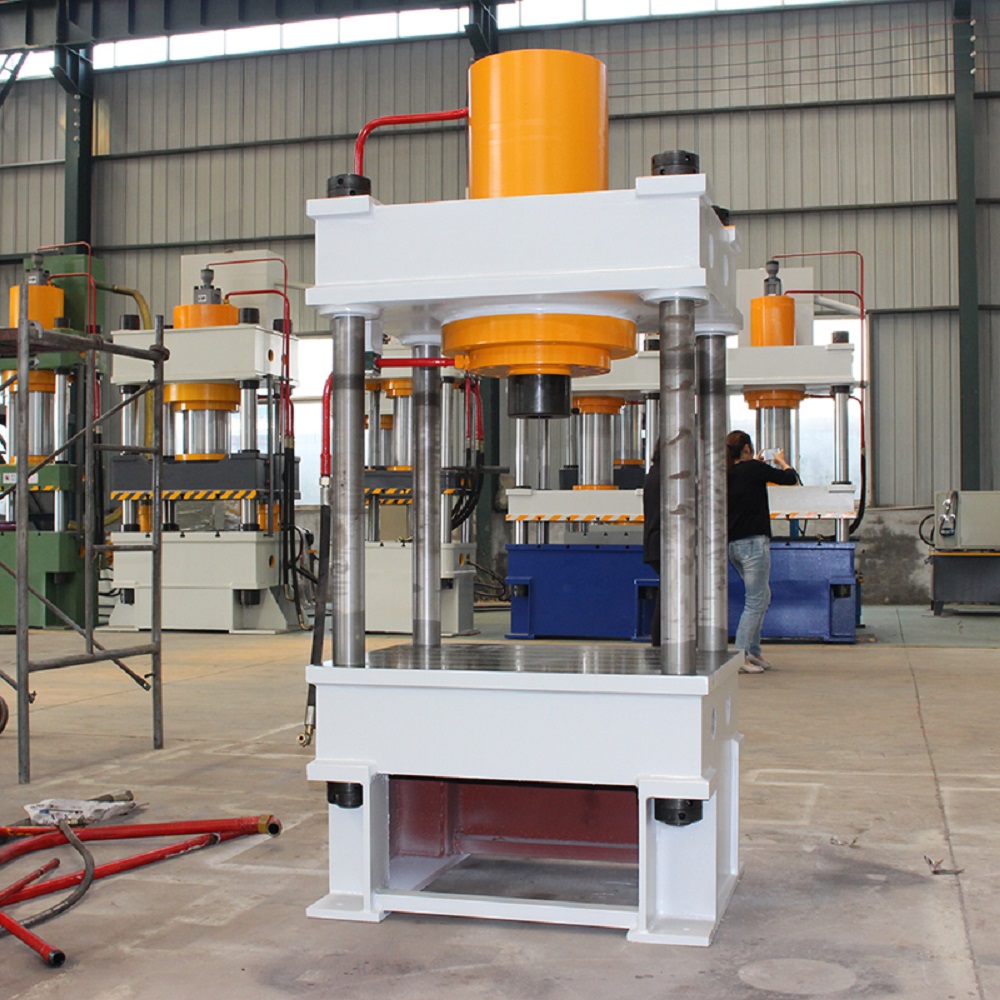

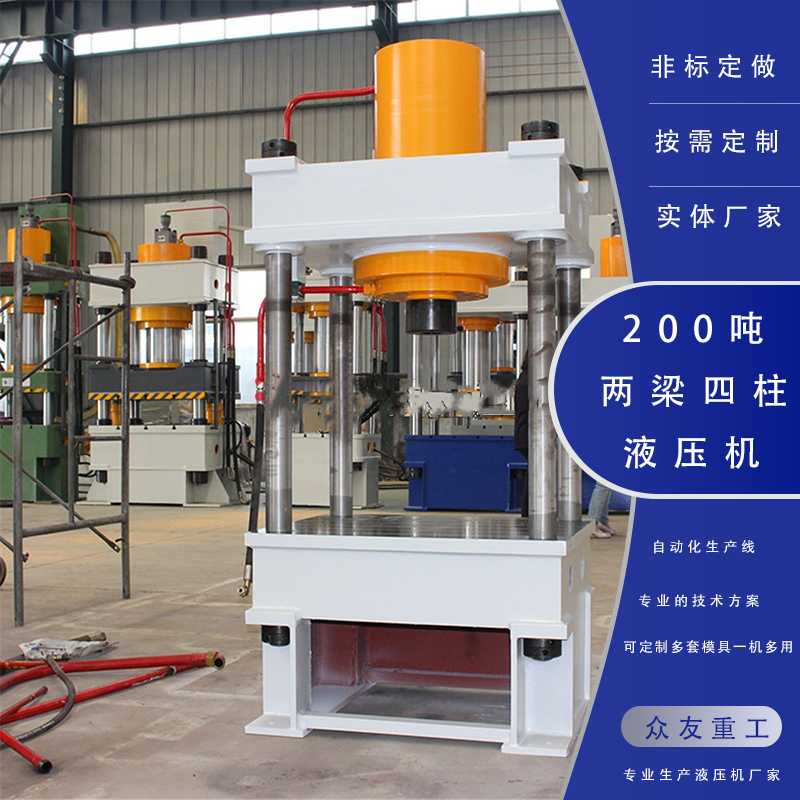

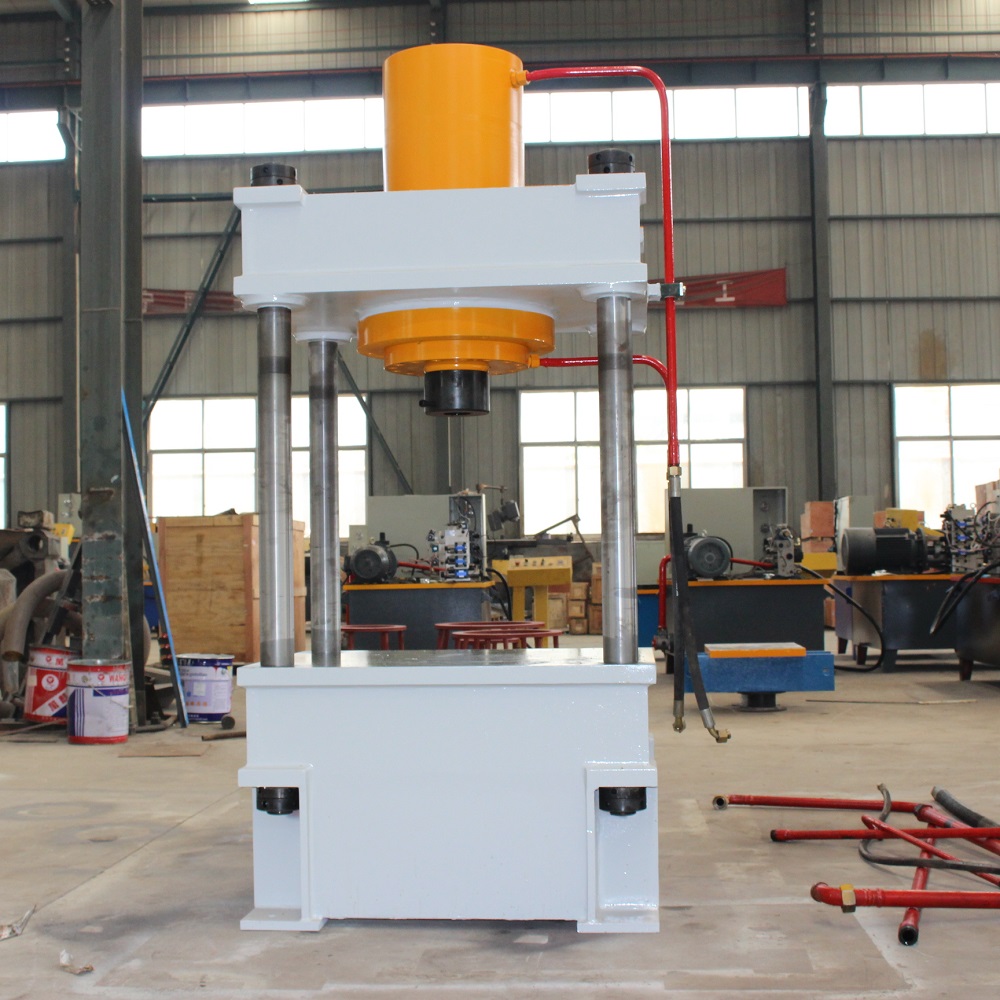

200噸兩梁四柱油壓機

四柱油壓機適用于各種可塑性材料的壓制工藝，如沖壓、彎曲、翻邊、薄板件的拉伸、成型、沖裁、彎曲、等等。也可從事于校正、壓裝、砂輪成型、塑料制品及粉末制品的壓制成型。

tags:

在線訂購

產品詳情

產品詳情
適用于汽車門板、汽車導流罩、汽車擋泥板、保險杠、駕駛室頂棚、汽車內飾等一系列汽車配件的壓制成型。
1、四柱油壓機機身
四柱油壓機機身由上橫梁，活動橫梁及下橫梁用四根立柱連接起來，通過螺母固緊而組成一個封閉的鋼性框架承受油壓機工作時的作用力，動梁和主缸活塞桿法蘭連接，以立柱為導向上下移動。上橫梁，活動橫梁、下橫梁及液壓墊為整體焊接件。動梁的滑動部位設有加油孔，定時加油，以便潤滑運動部位。
2、四柱油壓機行程限位裝置
行程限位裝置由導向板和行程開關組成。分別分為上限位開關，下限電開關，快轉慢開關，共3個為一組。調節不同的開關位置，即可改變活動橫梁在上、下端的停止?位置。調好后，應將鎖緊螺母鎖緊。在定壓成型中，下開關只能做下端極限位置的控制（起保護作用），不能作壓制行程的控制；在定程成型中，行程開關起到超壓?保護作用。下缸有下缸上限位開關，下缸下限位開關組成。保證下缸到達設定位置停止。
3、四柱油壓機油缸
油缸缸體，鍛打內孔磨加工成型。活塞桿材質45#鍛件。
(1)四柱油壓機油箱
四柱油壓機油箱為鋼板焊接件。表面及內部經過嚴格除渣，酸洗處理。油箱起邊高出蓋板，防治油液露出。
(2)四柱油壓機插裝閥
采用BCV系列插裝閥總成，結構簡單緊湊，響應快內泄小，流量大，抗污染，維護方便使用壽命長。
(3)四柱油壓機壓力表
本機使用抗震油壓表，顯示精度高，不易損壞。電接點壓力表時刻檢測主缸上腔壓力，到達設定壓力停止壓制，實現定壓返程。
(4)四柱油壓機壓力安全
插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油。使系統始終保持在設定壓力以內，達到超壓保護。

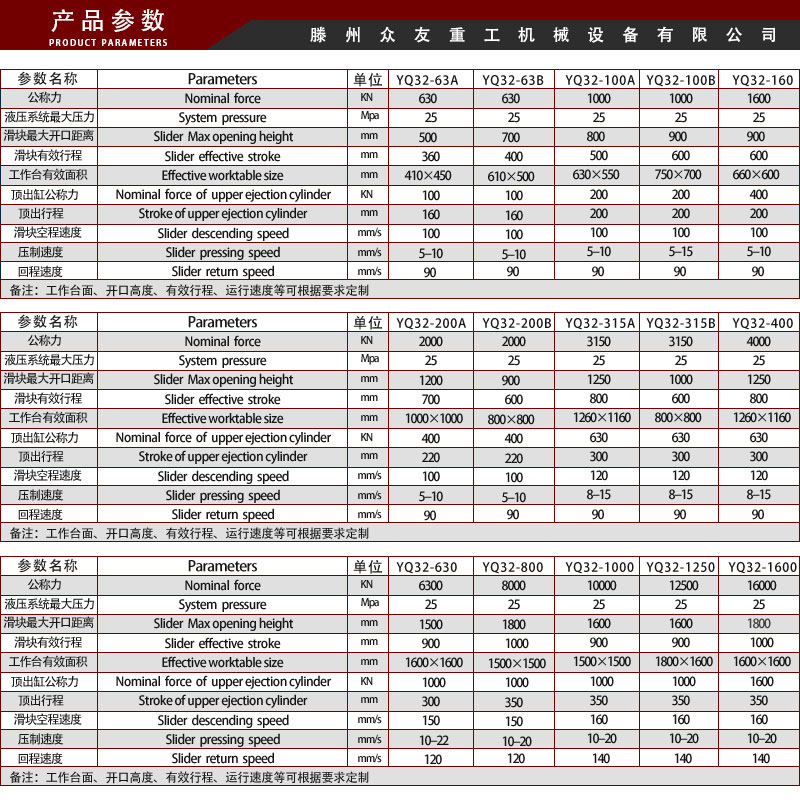

技術參數
